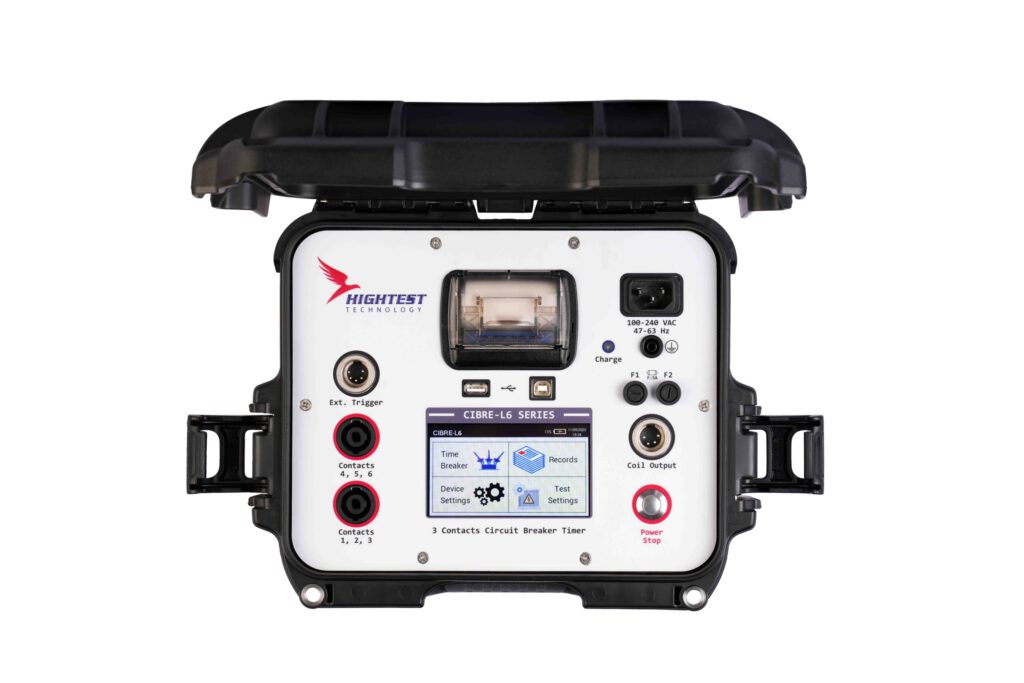

CIBRE-60 Series, 6-Contact Circuit Breaker Analyser with Printer
Measurement Parameters
Contact Timing (O, C, O-C, C-O & O-C-O), Motion Tests (Transducer Speed, Stroke, Bounce)
Dry Contact Inputs
6 dry input channels (each detects main) and insertion resistor contacts
Timing Windows
1s, 10s, 20s
Timing Resolution
1 s duration
± 50 µs
± 500 µs
Timing Accuracy
0.05% rdg ± 0.1 ms
Dry contact channel protection
Fuses and Diodes protection, All contacts grounded until test
Contact detection range
Closed
Open
≥5000 Ω
Resistor detection range
20Ω – 5000Ω
Trigger input voltage
24 – 300 V DC or ACpeak
Dry contact input protection
Diode Protection/ ESD
Breaker Operations
OPEN, CLOSE, OPEN-CLOSE, CLOSE-OPEN, OPEN-CLOSE-OPEN
Voltage sensing input range
V1 (Analogue Input)
0 – 250 V DC or ACpeak
24 – 300 V DC or ACpeak
Breaker Initiate Capacity
20 A, 300 V DC or ACpeak
Digital Travel Transducer Input
5V/12Vdc TTL
Initiate current reading range
0 – 20A DC, 5 kHz
Input Power
100-240 V, 47/63 Hz
Battery
Yes, 14.4 Vdc 6.9 Ah (Optional; Model: CIBRE-60B, CIBRE-60B BLUE)
Display
7-inch Colour Touch Display
Memory
Up to 200 records
Communication
USB 2.0/1.1 Standard-A, USB 2.0/1.1 Standard-BBluetooth (Factory install option; Model: CIBRE-60 BLUE, CIBRE-60B BLUE)
Printer
2.28-inch Built-in Printer
Dimensions
16.9″ x 12.9″ x 9.3” (429 mm x 328 mm x 236 mm)
Weight
8.2 kg (models with battery)
Working Temperature
-10 °C to +60 °C
Humidity
90% RH non-condensing
Protection Class
IP67 (case closed)
Standard Supply
CIBRE-60, 20 ft. Contact Cable, 33 ft. Contact Extension Cable, 3 ft. Initiate Cable, 20 ft. Initiate Extension Cable, 3 ft. External Trigger Cable, 20 ft. External Trigger Extension Cable, 5 ft. Voltage Measurement Cable, 20 ft. Voltage Measurement Extension Cable, Power Cable, Ground Cable, USB Cable, Printer Paper (x2), USB flash drive, Instruction Manual (Soft Copy), Cable Bag
Options
325 mm Linear Encoder, Rotary Encoder, Battery, Bluetooth
Ordering Information
CIBRE-60, 6-Contact Circuit Breaker Analyser with Built-in Printer
